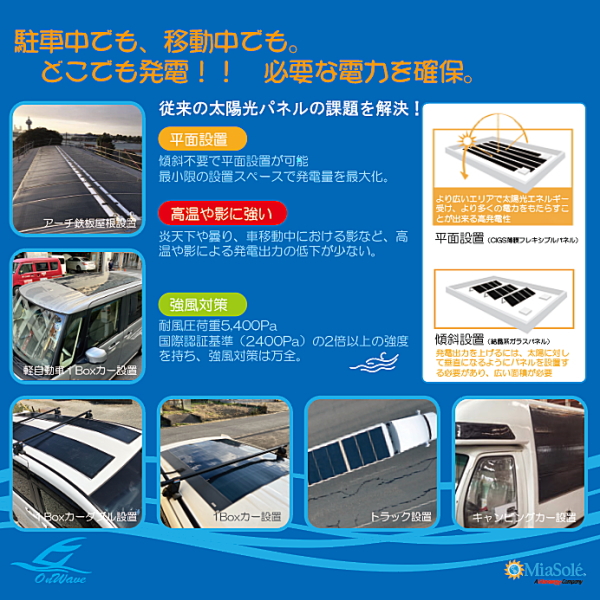

この製品は、温暖化防止や電力確保として、防災やアウトドアなど、電源が取れないときに、路面、窓、ベランダ、壁面及び自動車等に簡単に設置ができ、MiaSole社*1製の世界トップクラスの最高効率15%を誇る軽量・フレキシブルなCIGS薄膜型ソーラーモジュールの採用により、部分陰の影響を受けにくく、平面や垂直設置、低照度環境や高温多湿化の厳しい環境下など、様々な場所で太陽の恵みを受け発電が行える耐久性と信頼性を備えた製品です。

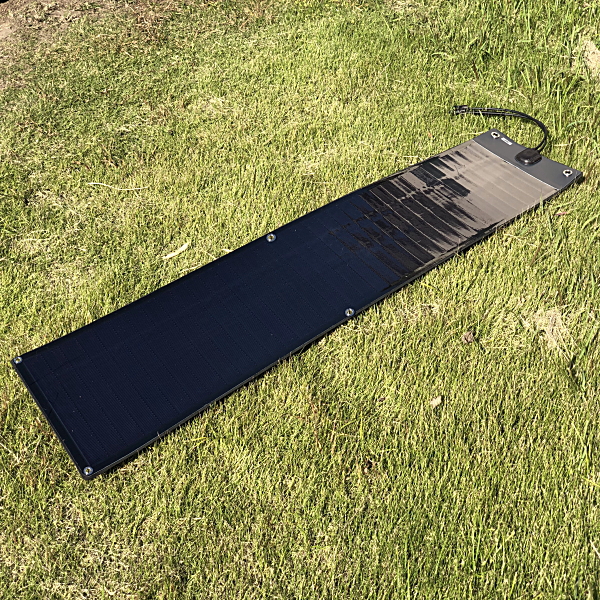

　また、薄く柔軟性があり、軽量でハトメによるしっかりとした固定が可能であり、風や振動による移動や剥がれの心配がなく、車やキャンプなどのアウトドアに最適なポータブルソーラーパネルです。

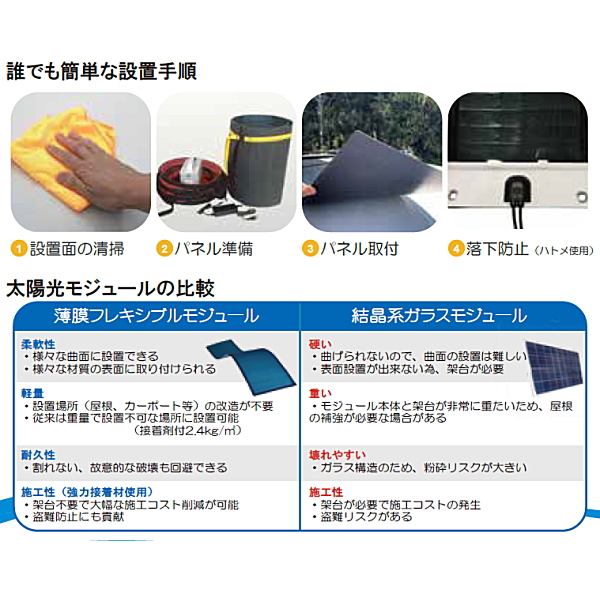

　さらに、ハトメを利用して湾曲しているカーポート、ビニールハウス、ドームハウス等にもワイヤーやアンカーボルトで設置できます。

• 柔軟（フレキシブル）性が高い、薄い、軽い、壊れ難い
• 高温多湿の環境下でも耐久性に優れ、設置が容易
• フレキシブルでありながら発電効率が15%台と高い
• 平面や垂直設置、低照度・高温環境下でも発電可能
• 部分陰の影響が少なく低光量下でも高い発電効率
• 取付けが簡単で防災・アウトドアで安心
• CO2を削減して、地球温暖化防止に貢献。

■製品仕様

製品型式	FS-N03P
製品型番	FS-N03P-80	FS-N03P-120
タイプ	ポータブル（ハトメ固定式）タイプ
用　途	アウトドア、車、窓、ベランダ、カーポート、ビニールハウス、壁面などの発電・蓄電
ソーラーセル	フレキシブルCIGS薄膜型太陽電池
モジュール変換効率	16.3%	15.7%
最大発電出力	80W	120W
最大動作電圧　[Vmpp]	20V	30.3V
最大動作電流　[Impp]	4.01A	3.97A
公称開放電圧　[Voc]	24.7V	37.8V
公称短絡電流　[Isc]	4.54A	4.58A
動作温度	動作温度 -40℃～85℃
パネル仕様	ETFE （熱可塑性フッ素樹脂）、PET-EVAコポリマー、 出力接続ボックス（バイパスダイオード内蔵） 最大システム電圧1000V IP68 ジャンクBox　17mm（H)
ハトメリング	6点	8点

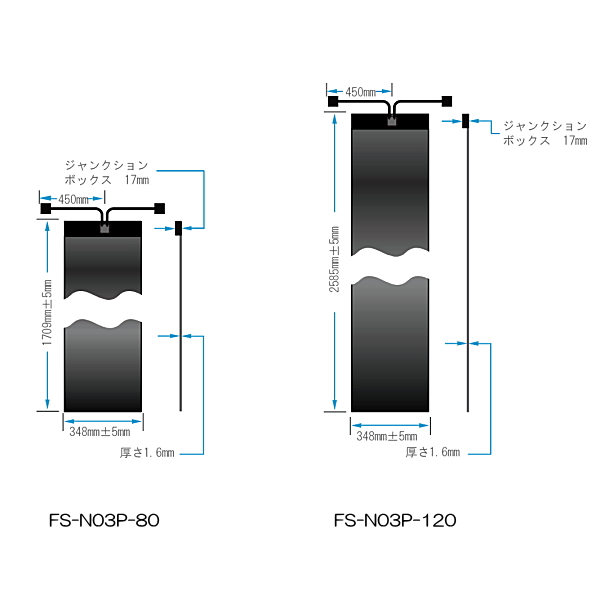

外形寸法(mm) （L×W×H）	1,710×348	2,585×348
	1.6 （ ジャンクションBox　17mm）
重量	1.1 Kg	1.8 Kg
出力端子	MC-4
防水仕様	IP68
製品保証	2年
出力保証	10年(90%)
付属品	マニュアル、保証書
標準価格（税別）	38,400円 （税込42,240円）	57,600円 （税込63,360円）

※発電量につきましては、設置環境により変動がありますので、あくまでも目安とお考えください。

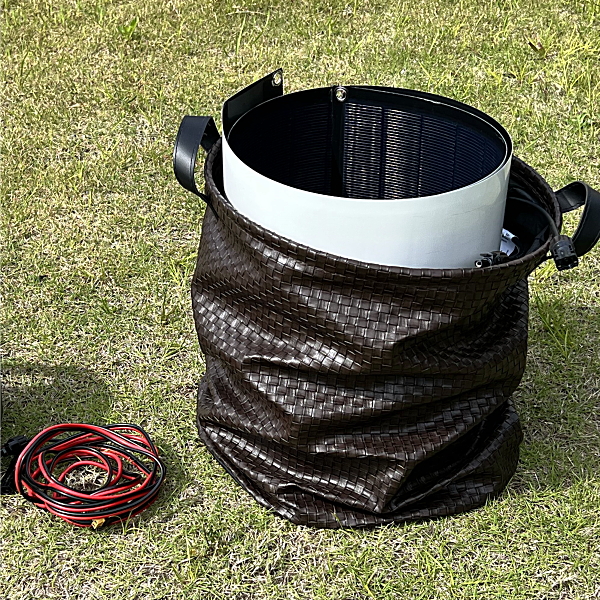

※フレキシブルソーラーパネルを短手、又は長手方向25cm未満で丸めて収納した場合は、断線やパネルに傷がつき発電出来なくなる可能性があります。

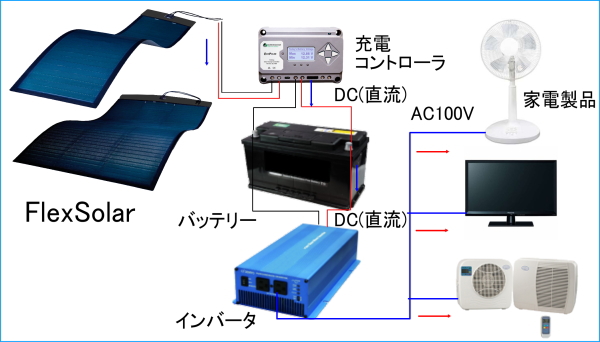

■接続イメージ

コンポーネントシステム
　太陽光で発電した電気を使用するのは、主に以下の4種類の機器が必要になります。

・ソーラーパネル　　太陽光を受けて発電
・充電コントローラ　バッテリーへの充電制御
・バッテリー　　　　電気を貯蔵
・インバータ　　　　バッテリーからAC100V(交流)へ変換


1．ソーラーパネルからの充電方法
MagflexSolarから発電した電気が充電コントローラで制御されて直流の電気として、バッテリーに充電されます。

2．電気の使用方法
バッテリーに充電された直流の電気が、インバータで直流の電気から家庭で使用できる交流の電気（AC100V）に変換され、家電製品に供給されます。


ポータブル電源
　ポータブル電源に接続する場合は以下のようになります。
